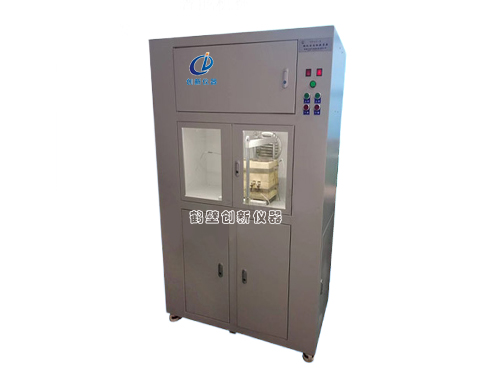

CXJC-9 全自動膠質層測定儀（通風式）是測定煙煤膠質層指數并以此來描述焦碳的特性，并鑒定出煉焦用煤、生產煤和商品煤的質量.是洗煤廠，焦化廠化驗室設備。適用于測量煙煤膠質層指數（膠質層厚度Y、收縮度X和體積曲線三項指標）的設備。符合GB/T479《煙煤膠質層指數測定方法》的要求。測量精度高，操作簡單方便，性能穩定，可廣泛應用在煤炭、冶金、焦化等行業的煤質化驗部門。
性能特點：
由計算機控制按GB/T479-2000《煙煤膠質層指數測定方法》要求對主機進行溫度控制及體積曲線繪制，智能機械手能夠自動測量膠質層上、下部層面厚度，自動繪制上、下部層面曲線并計算結果，大幅度降低勞動強度和人為影響因素。
自帶通風排煙裝置，無需放入通風柜進行試驗，采用變頻直流電機，自動排煙效果好，降低化驗室配置要求，節約成本。
采用砝碼自動掛載技術，無需人工掛載砝碼，無杠桿設計，自動控制掛上和取下砝碼。
探針自動對位設計，能夠自動調整探針和紙管之間的平行角度，保證探針和紙管之間的對位。提高測試的可靠性和穩定性，使用方便。
無需取掛體積傳感器，避免人為忘記取掛體積傳感器造成試驗失敗，提高測試的穩定性。
動態顯示溫度曲線、體積曲線及系統運行狀態測量過程無需人工干預，設備測量方法嚴格按照標準方法測量。
溫度控制，X值和Y值的測定均由電腦獨立完成，并適時保存數據。可以隨時查詢適時保存的數據以及歷史保存數據（包含：溫度和體積曲線）。
智能感應機械手能夠模擬人手完成膠質層厚度的上、下層面的自動測定，測量下部層面時，探針自動旋轉，避免破壞和帶出膠質體。
具有斷電保護，波峰波谷自動識別和測量的功能，保證數據測量的科學性和準確性。
具有斷電后，能夠恢復斷電前運行狀態，并持續運行，直至實驗結束。
穩定可靠的系統設計，具有測量故障；升溫故障；控溫故障的自動識別和自動報警提醒，并切斷電源。
可以選擇進行單爐或者雙爐試驗；硅碳棒和硅碳棒夾等裸電部位進行隔離保護。
技術參數：
控溫范圍：（0～800）℃，分辨率：0.1℃ 控溫精度：±3℃
電源電壓：220V 50Hz 功率：雙爐：8 kw
控制程序：0～250℃ 30min 升溫速率 8℃/m；250～800℃ 160min 升溫速率 3℃/m。
控溫精度：±0.5℃
測量精度：Y值重復性限：
Y值>20mm時，重復性：±2mm
Y值≤20mm時，重復性：±1mm
X值重復性限：±3mm
測溫元件：鎧裝K型熱電偶 準確等級：0.5級
壓力傳感器精度:0.02%FS 體積傳感器精度:0.05%
探針位移傳感器精度:0.01%
